网络使用

提示

本指南将指导您如何使用 RK3506-EVB 的网络功能。

1. 以太网接口介绍​

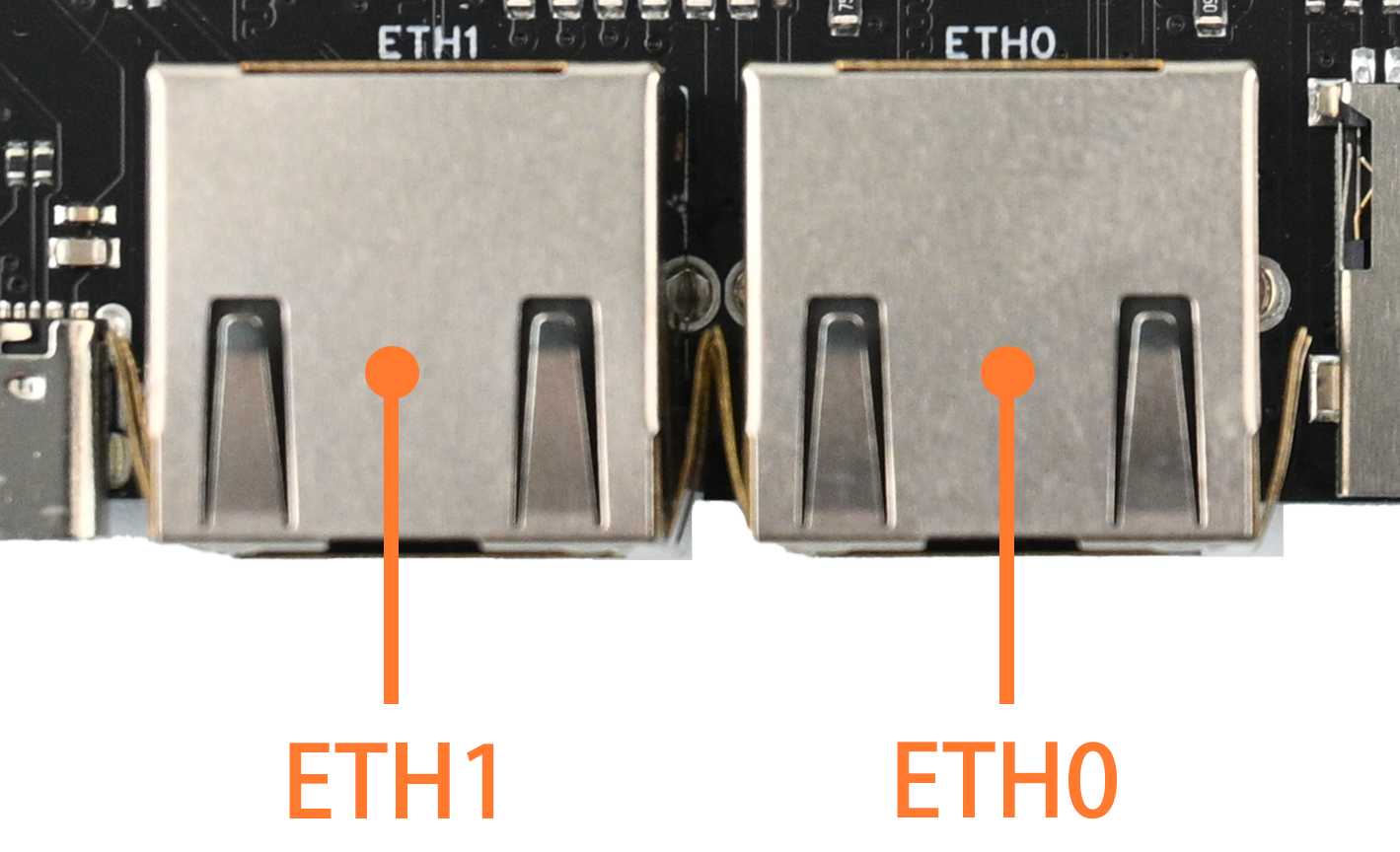

  HD-RK3506-EVB评估套件标配2个以太网口，分布如下所示。


  插入网线后，会自动分配到IP地址，可使用ifconfig -a命令查看IP地址，如下所示。

  HD-RK3506-EVB 两个网口都是固定IP。用户可以通过通过固定IP SSH访问开发板。

  （删减版网口通过ETH1访问，固定IP为192.168.1.12）

root@rk3506-buildroot:/# ifconfig
eth0      Link encap:Ethernet  HWaddr 32:B5:B5:C9:A8:10
          inet addr:192.168.1.10  Bcast:0.0.0.0  Mask:255.255.255.0
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
          Interrupt:75 Base address:0xe000

eth1      Link encap:Ethernet  HWaddr C6:61:D0:85:FC:BA
          inet addr:192.168.1.12  Bcast:0.0.0.0  Mask:255.255.255.0
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
          Interrupt:77 Base address:0x8000

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:386 errors:0 dropped:0 overruns:0 frame:0
          TX packets:386 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:28592 (27.9 KiB)  TX bytes:28592 (27.9 KiB)

wlan0     Link encap:Ethernet  HWaddr 88:49:2D:09:48:DE
          UP BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

  网络相关接口定义如下表所示。

接口描述
eth0以太网口，10/100Mbps自适应，RJ45口
eth1以太网口，10/100Mbps自适应，RJ45口
lo软件回环接口，启动后网口可ping通自己
wlan0WiFi 网络接口

2. 设置IP​

2.1 静态配置​

  临时配置静态 IP，可使用 ip addr 命令

root@rk3506-buildroot:/# ip addr add 192.168.1.10/24 dev eth0

  永久配置静态 IP，可修改 /etc/network/interfaces 文件

# 定义静态 IP 配置
# interface file auto-generated by buildroot
auto lo
iface lo inet loopback

auto eth0
iface eth0 inet static
address 192.168.1.10
gateway 192.168.1.1
netmask 255.255.255.0

  参数说明：

  • interface eth0：指定配置的网络接口（如 eth0）。
  • static ip_address=192.168.1.10：设置静态 IP 地址。
  • static routers=192.168.1.1：指定默认网关。
  • netmask子网掩码255.255.255.0。
  • static domain_name_servers=8.8.8.8 8.8.4.4：设置 DNS 服务器（可以使用多个，空格分隔）。

2.2 动态分配IP​

  动态IP一般适用于网内有大量的同样的设备或外网环境，典型的以太网或4G接口是需要动态分配IP，使用udhcpc服务分配IP，命令如下所示。

root@rk3506-buildroot:/# udhcpc -i eth0

3. 设置网关​

  Linux通过IP路由表来管理网络通信，当需要网络通讯前，Linux系统通过Destination决定网段，优先选择同一网段的接口通讯。可以使用route命令可以用来添加、删除网关或查看网关配置。

  使用如下命令给网卡添加默认网关：

route add default gw 网关IP地址 网络接口名

  例如要将方面eth0的默认网关设置为192.168.1.111，执行如下命令：

root@rk3506-buildroot:/# route add default gw 192.168.1.111 eth0

  使用 route -n命令可以查看当前的网关配置：

root@rk3506-buildroot:/# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.1.111   0.0.0.0         UG    0      0        0 eth0
0.0.0.0         192.168.1.1     0.0.0.0         UG    0      0        0 eth0
0.0.0.0         192.168.1.1     0.0.0.0         UG    1004   0        0 eth0
192.168.1.0     0.0.0.0         255.255.255.0   U     1004   0        0 eth0

  使用如下命令删除网卡上已经配置的默认网关：

route del default gw 网关IP地址 网络接口名

  例如要将eth0上配置的IP为192.168.1.111的默认网关删除，执行如下命令：

root@rk3506-buildroot:/# route del default gw 192.168.1.111 eth0

4. 设置DNS​

  如需要使用域名访问互联网，例如ping百度，则需要配置DNS服务器。配置方法如下：

  编辑/etc/resolv.conf文件（如果不存在则创建一个新的文件），并在其中添加一个或者多个DNS服务器的IP地址，例如要将114.114.114.114作为首选的DNS服务器，将8.8.8.8作为备选的DNS服务器，则在/etc/resolv.conf添加如下内容：

nameserver 114.114.114.114
nameserver 8.8.8.8

5. 网络连通测试​

  使用 ping 命令测试网络连通性

root@rk3506-buildroot:/# ping www.baidu.com -I eth0

⚠️网口的网段设置与网关或路由器不同时，无法 ping 通外网。
