硬件连接

提示

本指南针对首次使用 HD-RK3506-EVB 开发板的用户，详细阐述标准的接线与开机流程，确保系统能够安全、正常运行。

1. 快速启动连接图​

  用户可根据快速启动连接图进行连接。

2. 快速启动连接示例​

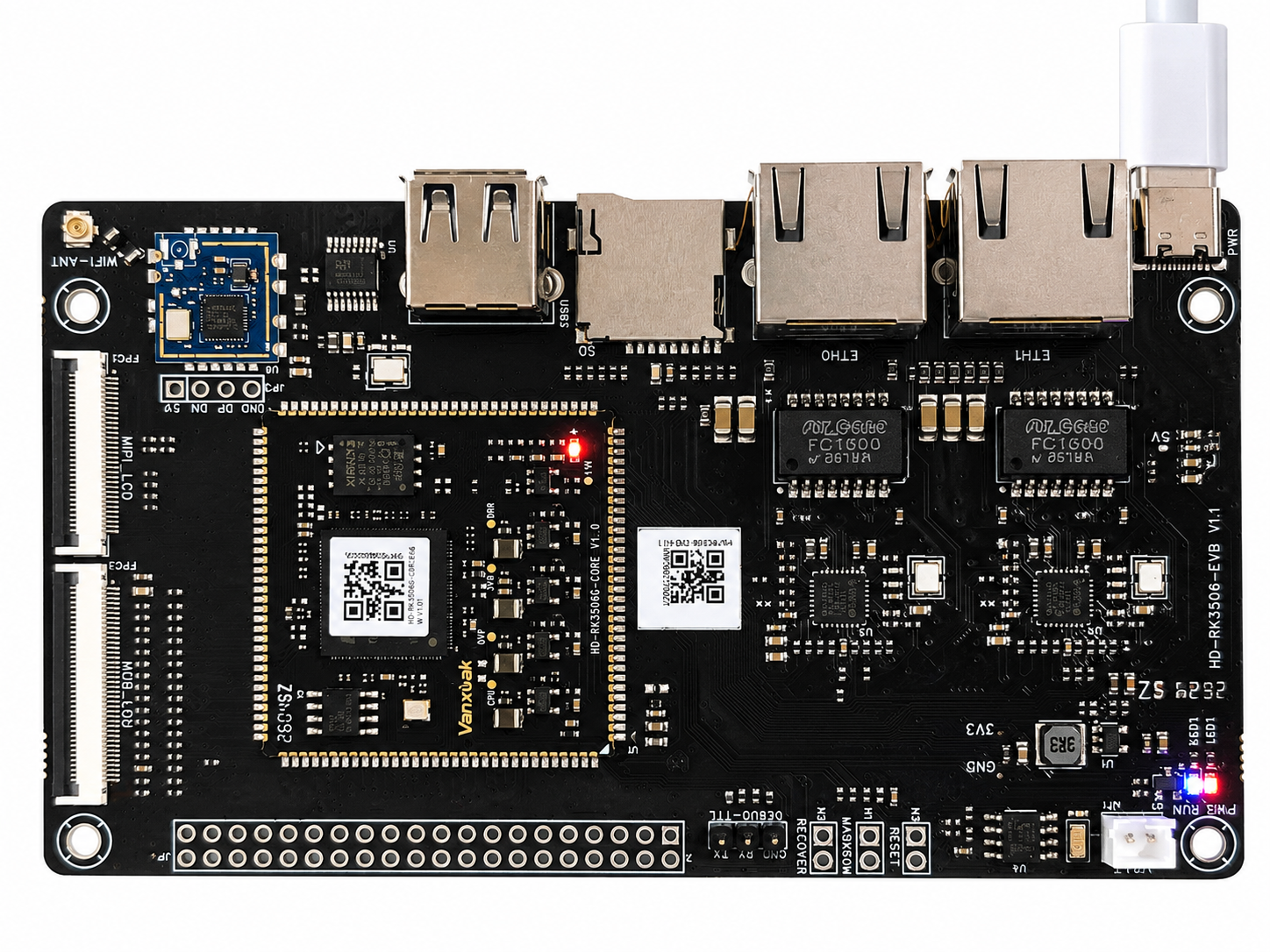

2.1 电源供电​

  • 使用电源适配器或电脑USB连接Type-C 至 HD-RK3506-EVB，系统电源灯红灯常亮。
  • 等待系统启动完成，当系统启动完成后，系统运行指示灯蓝色灯闪烁。
  • 图中Type-C连接线，接入电脑USB口；或连接5V/1A电源。

2.2 串口连接​

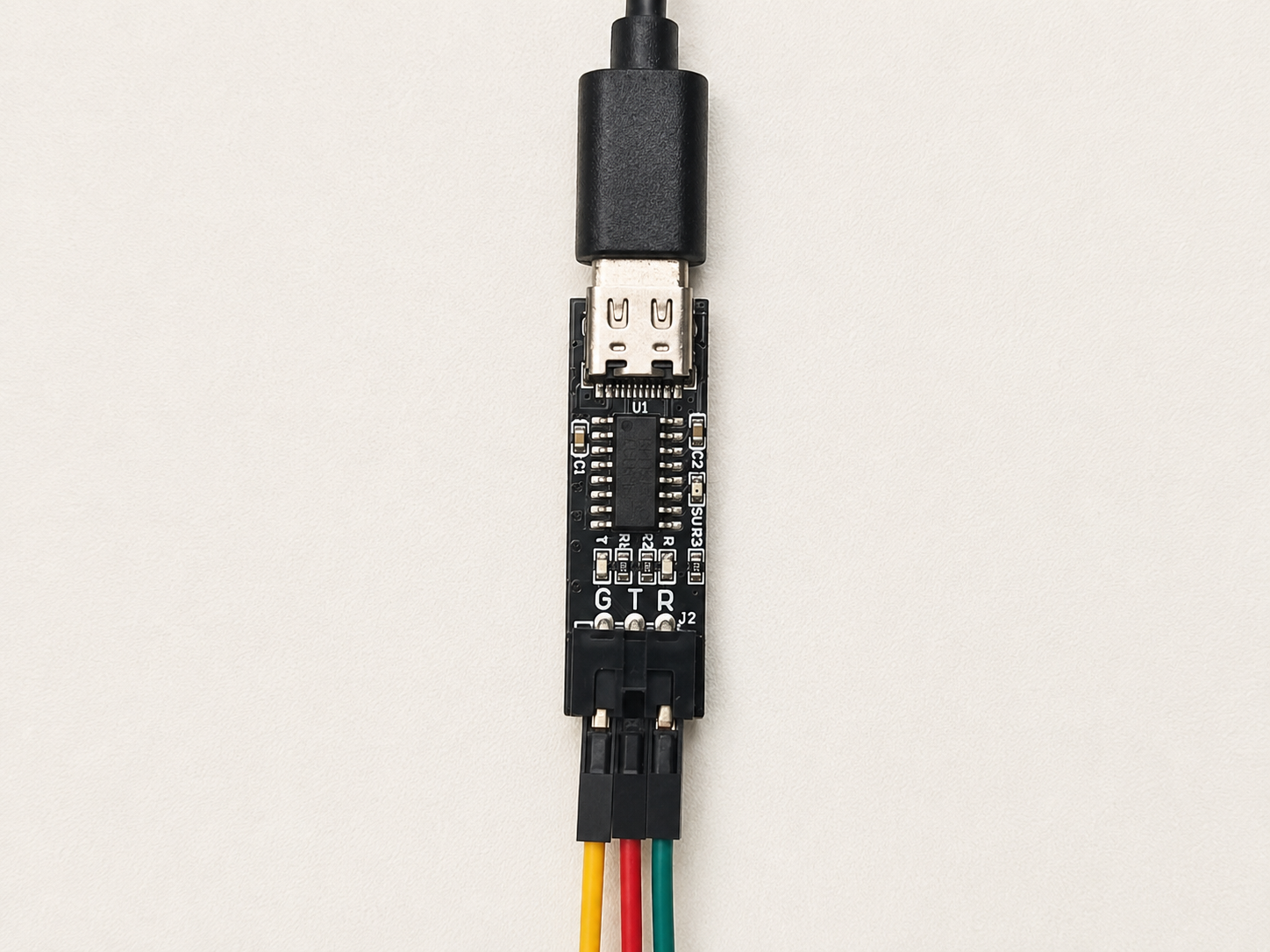

  • 使用串口模块（TTL转USB模块）连接开发板。

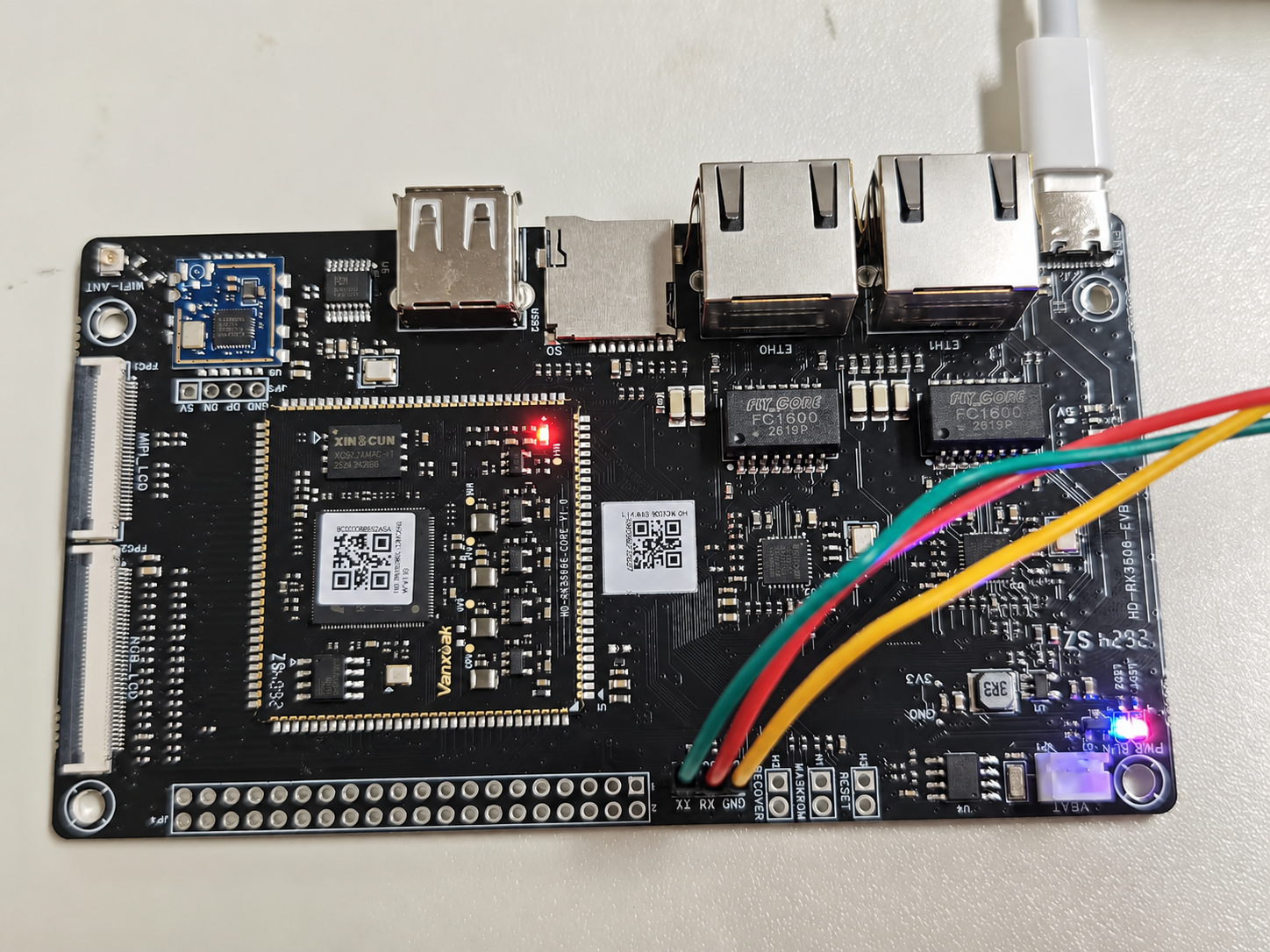

  • 串口模块的 TX 接入 HD-RK3506-EVB 的 RX（ 红色杜邦线）。
  • 串口模块的 RX 接入 HD-RK3506-EVB 的 TX（ 绿色杜邦线）。
  • 串口模块的 GND 接入 HD-RK3506-EVB的 GND（ 黄色杜邦线）。
调试串口12s

​ 系统启动后，将会从调试串口输出打印信息。

2.3 屏幕连接​

  • HD-RK3506-EVB 可接入 RGB LCD 或 MIPI LCD。

  • 两者同时只能单独显示一个，不可同时显示。

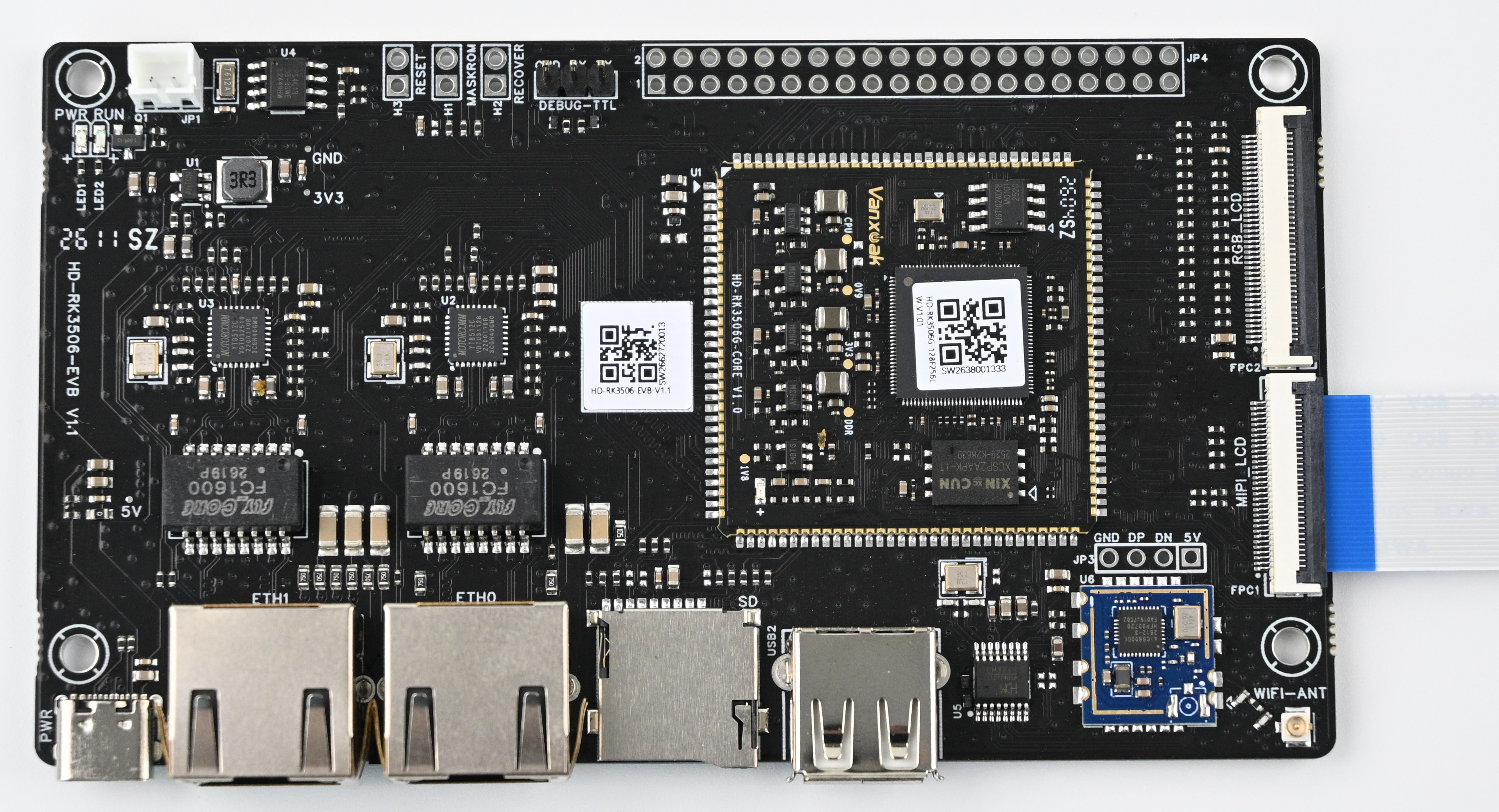

MIPI LCD​

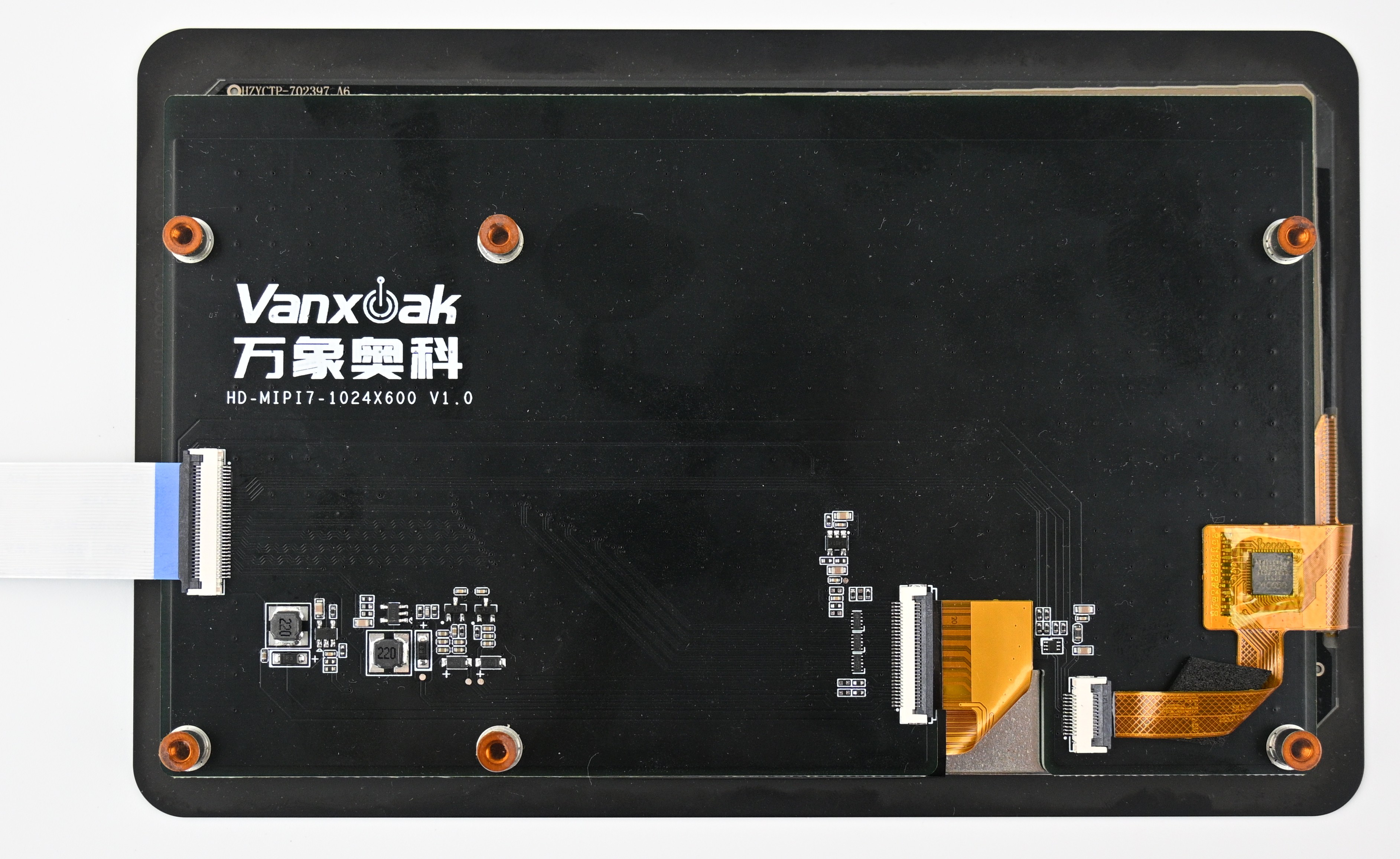

  HD-RK3506-EVB 使用 32pin 同向排线连接 万象奥科适配的 7寸MIPI LCD屏幕

调试串口12s

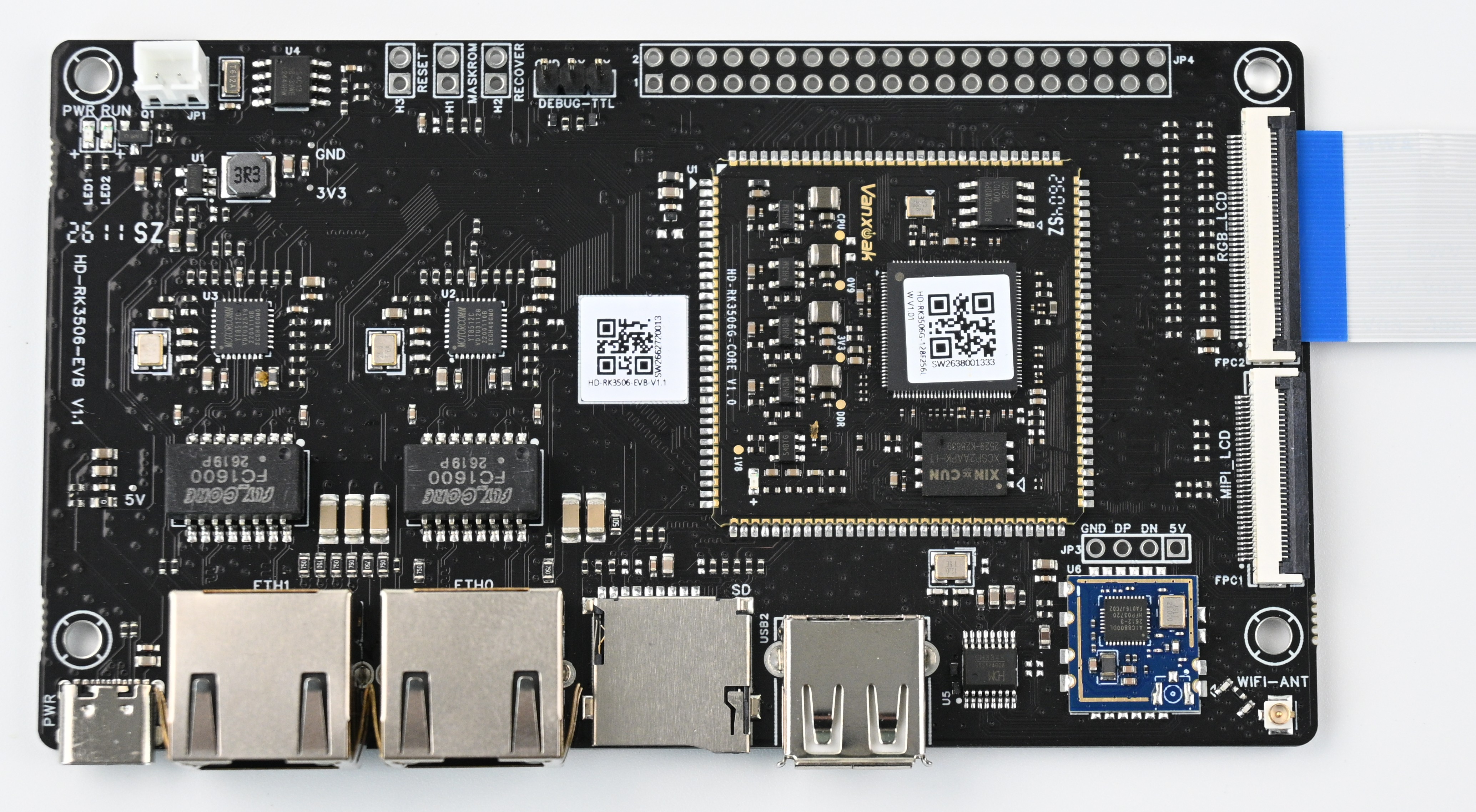

RGB LCD​

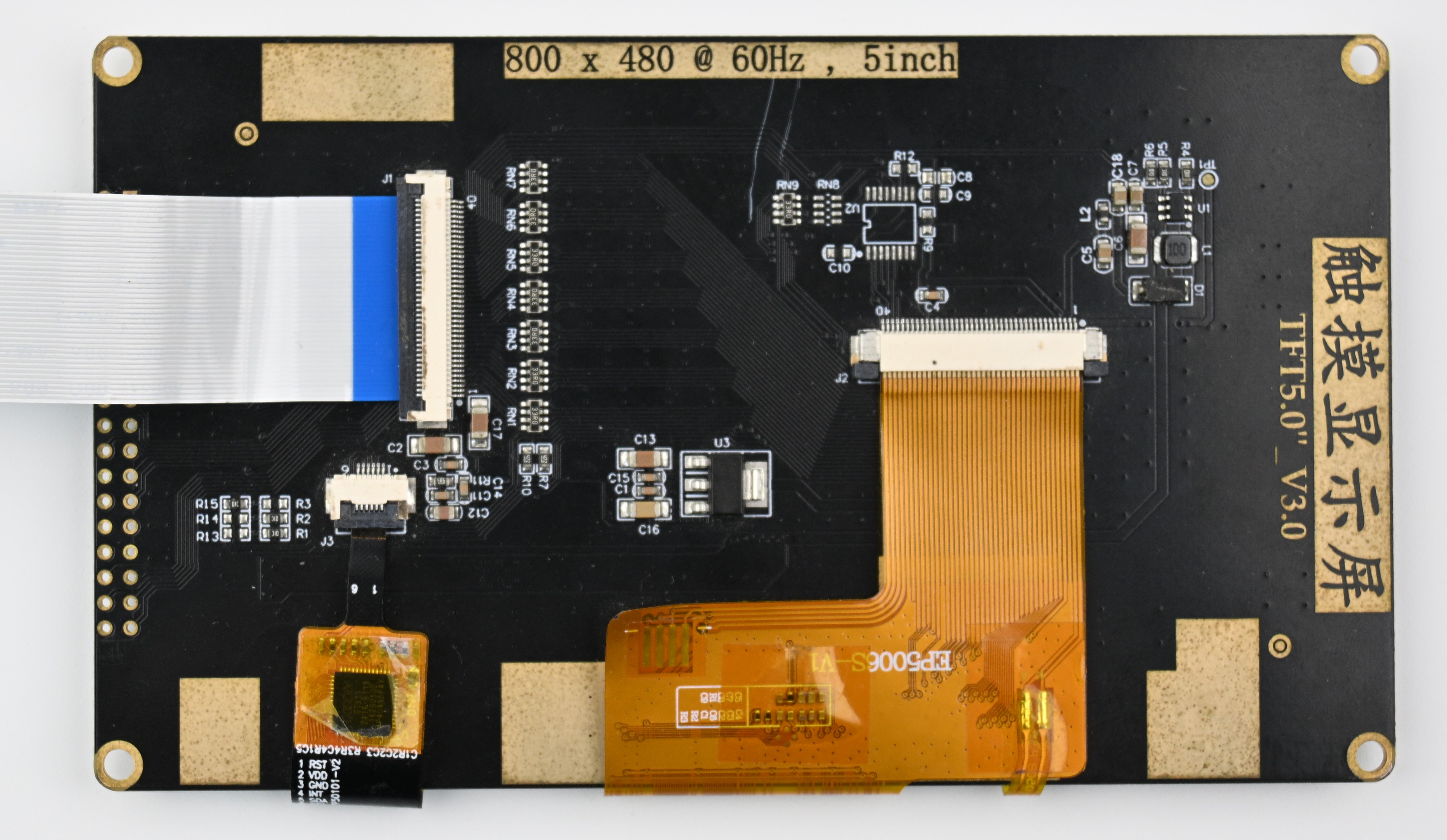

  HD-RK3506-EVB 使用 40pin 同向排线连接 万象奥科适配的 5寸RGB LCD屏幕

调试串口12s
