串口使用
提示
本指南将指导您如何使用 RK3506-EVB 的串口功能。

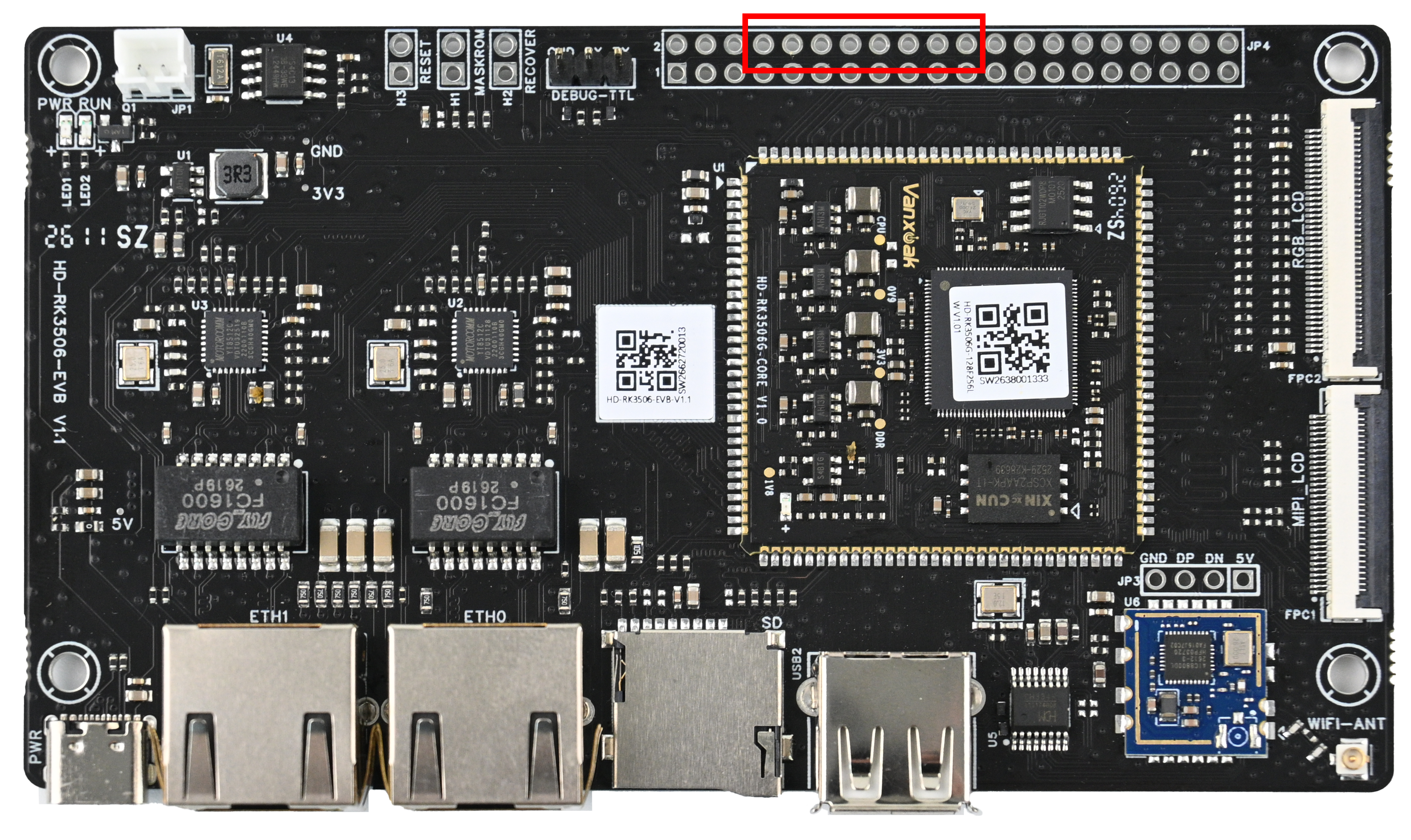

HD-RK3506-EVB开发板除了提供TTL电平的调试串口外，还提供了3个TTL电平的串口供用户使用：

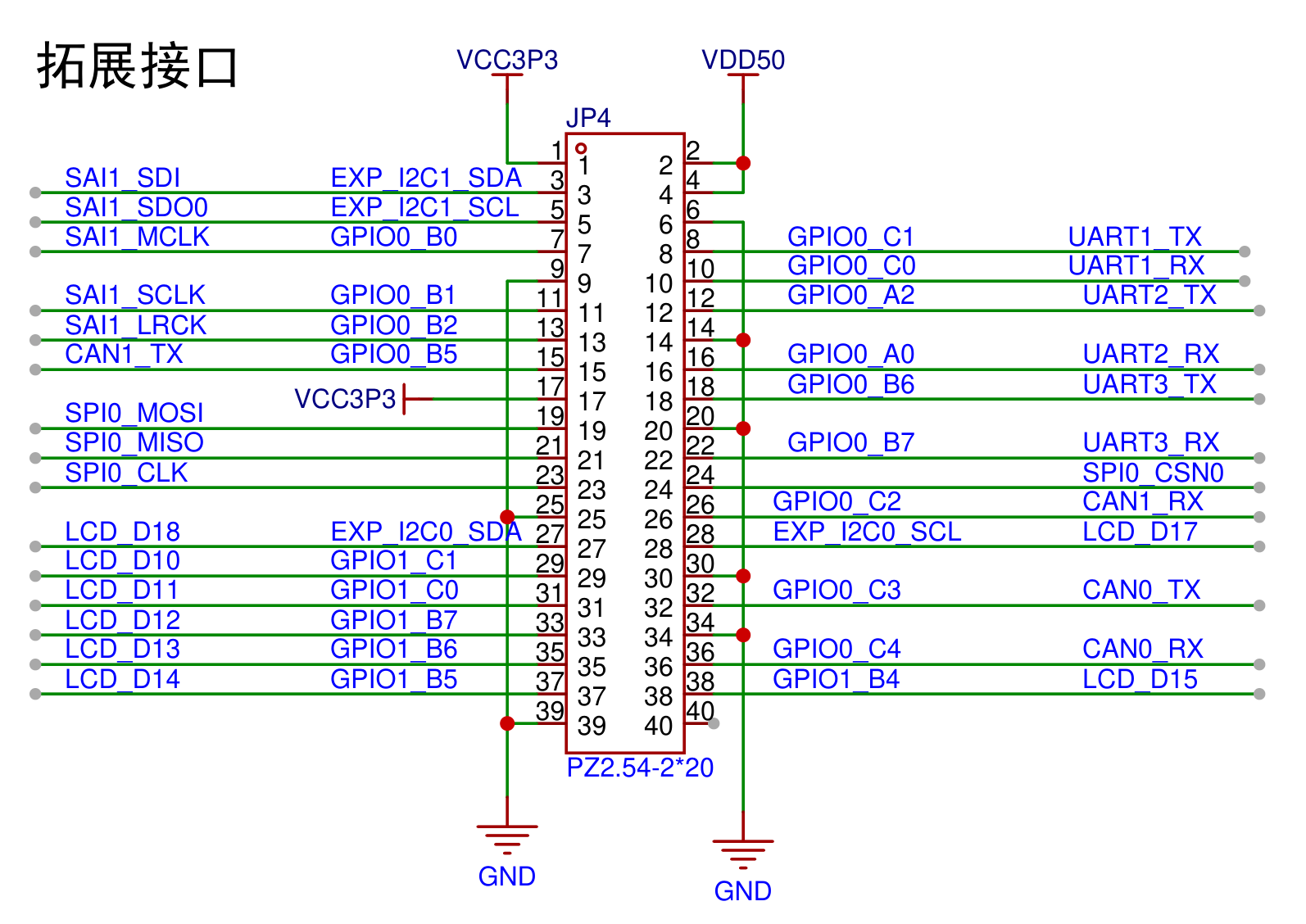

串口引脚对应表如下所示：
| 引脚标号 | 引脚功能 | 电平 | 设备文件名 |
|---|---|---|---|
| 8、10 | UART1 | TTL | /dev/ttyS1 |
| 12、16 | UART2 | TTL | /dev/ttyS2 |
| 18、22 | UART3 | TTL | /dev/ttyS3 |
系统提供serial_test程序可以对串口进行数据收发测试,该程序在运行时，需要提供一个命令行参数：对于原生串口该参数既可以是需要打开的串口名，如：“COM2”、“COM3”等；也可以是需要打开的设备名，如/dev/ttyS4、/dev/ttyS5等，该平台的tty命名规则为ttySx，所以不能用COMx作为参数来测试串口，只能用/dev/ttySx作为参数。
root@rk3506-buildroot:/# serial_test /dev/ttyS1 9600 0 8 1
该程序运行流程如下：
- 打开串口（通讯参数为：
/dev/ttyS1: 设备节点, 9600 : 波特率，0：无数据校验位，8：数据位，1：停止位）； - 通过串口发送一个20字节的数据；
- 使用镊子短接Tx从串口接收数据；
- 重复步骤2~3，实现数据的循环发送和接收。
使用serial_test程序进行串口数据收发测试的步骤如下：
- 使用镊子或其他工具短接UART1的Tx与Rx就能实现串口的自收自发测试

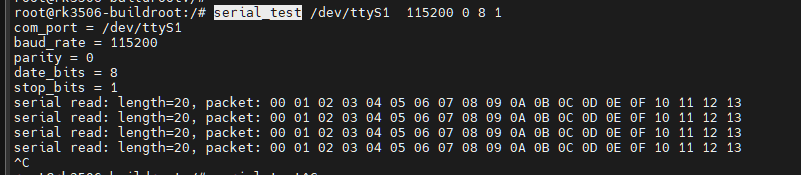

串口1的自收自发测试
